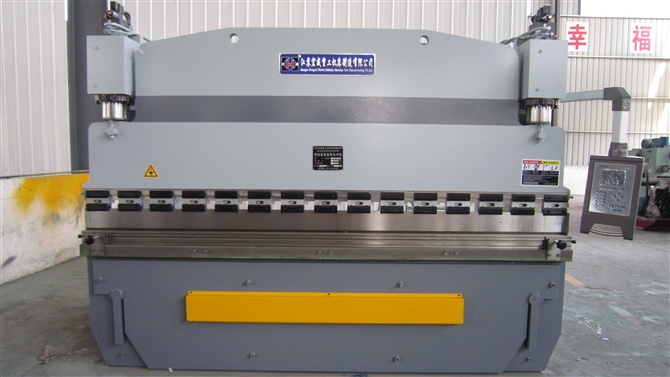

电液同步折弯机DA52

▼机架部分
机架由左右立柱、油箱、撑挡等工作焊接组装成整体框架,工作台紧固联接于左右立柱下部。
▼滑块部分
滑块部分由滑块、油缸及机械挡块微调结构组成。滑块采用整体面板,双导轨结构导向,左右油缸固定在机架上,通过液压使活塞(轩)带动滑块上下运动。
机械挡块内置于两油缸顶部,结构紧凑,两边同步调节。当滑块(上模)左右不等时,将滑块停止于上死点,脱开机械挡块两边同步传动轴的连轴套,传动左右油缸上部蜗轮箱中任意一边蜗杆(正转或逆转)再将滑块压置下死点,测量再调整(重复以上动作)直至滑块(上模)左右等高,最后再将连轴套上定位装入。
▼同步机构
双机联动同步由扭轴、臂组成的机械强迫同步机构,两机床间手动离合操作,可以单机操作,结构简单,性能稳定可靠,同步精度高。
▼后挡料机构
由工作台前的按钮盒操纵,使电动机带动挡料架前后移动,并由数字显示移动的距离,其最小读数为0.10毫米。(前后位置均有行程开关限位)。后挡料器在导轨上左右移动并可锁紧,挡料器上下可以微调,顶杆前后可以微调,顶杆能绕轴心转动以防止工作在折弯时造成损坏,操作方便、快捷、挡料精度高。
▼折弯工作精度补偿机构
微调机构设于上模,用于上模的上下补偿微调,以保证折弯工件精度:有时折弯工件在全长角度稍有偏差,为了得到较好的折弯角度的一致性,可略松开模具紧螺钉,(注意上模脱落损坏模具),左右移动斜契块,进行对上模的上下微调,再紧固螺钉,重新试折直至达到满意要求为止。机床工作台立板液压补偿,保证折弯时折弯直线度。
▼机床电器系统
主机器电器控制系统概述如下:
主电源:380V、50HZ,三相,控制电源:220V。主电路、各电机均采用自动开关作短路保护和过载保护。控制回路部分采用熔断器作短路保护。机器的主要元件均可靠接地。
本机机器有三种工作方式,由万能转换开关SA3选择点动、单次、连续。机器操作由脚踏开关控制,方便、快捷。本机设有电源及机器工作状态指示灯,电器元件采用西门子。线路简介,安全、易于维护。
▼机床液压系统
液压系统由电机、内齿轮泵,阀组、油箱积极液压附件组成。机床液压系统可双机使用,也可单机使用。
液压系统最大工作压力为25Mpa,通过主回路系统调定。液压阀选用建湖液压阀,所有密封件均选用日本华尔卡,管路布置简洁,泄露少、维护调试方便。
▼联机机构
通过精度的压力反馈实行滑块快下,折弯时双机工进同步;
整体工作台面,整体下模,折弯精度高;
电液互锁,数显吊臂,操作方便快捷
